打ち水スクリーン

「打ち水スクリーン」とは

拡大して視聴
  • ◆ 日射熱遮蔽率74%!
  • ◆ 気化熱効果によりスクリーン周辺の気温を1℃~3℃下げます。
  • ◆ 直射日光による温度上昇を10℃以上抑制します。
  • ◆ 標準品 幅約1800×長さ約1800;水道施設使用
  • ◆ 標準品は、1時間当たり約6ℓの水道水を使用
  • ◆ 水道料金は、1日当たり約20円(10時間/日)

緑のカーテンのように、水の気化熱を利用して外気を冷却し、直射日光を遮ることのできる「新しい日除け」です。蒸散シートに少量の水を給水し、日光及び微風により蒸発する水の気化熱により外気を冷却します。さらに直射日光を遮り、窓等の温度上昇を抑制します。今、コロナウイルスの影響で「定期的な換気」が必要とされています。窓を開けても室内に涼しい風を送り込むことができます。屋外に、木陰のようなクールスポットを創出できます。冷え過ぎのない環境に優しい商品です。

日本の夏では、古来から、雨水などを再利用して「涼」を得る、気化熱という「自然の力」を生かした生活を常としていました。
昨今の技術開発により、「省エネ」的な考え方はあるものの、「自然の力」が忘れ去られようとしています。

「打ち水スクリーン」は、自然の力を活用した、より「エコ」で快適な空間を創りだせる商品として開発しました。日中でも、打ち水による気化熱が、有効利用できます。

打ち水すだれ(簾)打ち水スクリーン

「打ち水スクリーン」の機能

一般のスクリーンは日よけにはなりますが、生地が熱源になってしまい、
ホットスポットになってしまいます。
「打ち水スクリーン」は日よけだけではなく、特殊生地に水滴を浸透させる
ことで気化熱効果を促しクールスポットを実現
します。

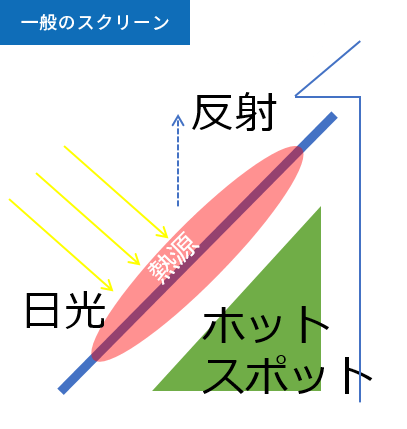

  • 一般のスクリーン

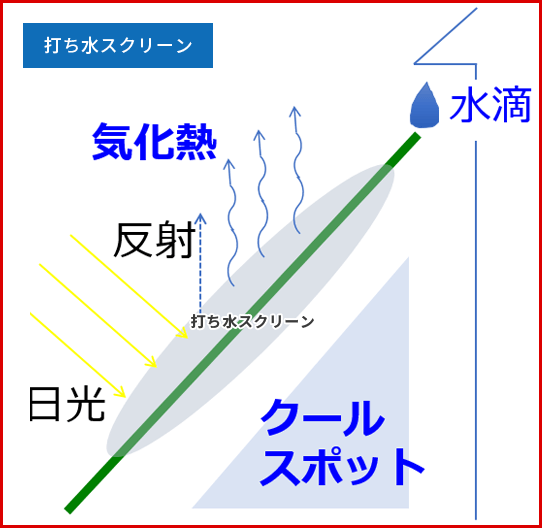

  • 打ち水スクリーン
  • ◆打ち水スクリーンは、1時間当たり約6リットルの水をロールスクリーンタイプ蒸散シートに連続滴下散水し、日光及び微風により蒸発する水の気化熱により外気の温度を最高3℃下げる「新しい日除け」です。
  • ◆直射日光による建物等の温度上昇を10℃以上抑制します。
  • ◆今後の換気対策にもマッチした機能を有します。
  • ◆冷え過ぎることがなく、エアコンの苦手な方に最適な商品です。
  • ◆標準品・幅約1800mm×長さ約1800mm:水道施設用
  • 特注品にも対応いたします。(最大幅約2300mmまで)

特長・関連特許

散水パイプを、筒状の布等で覆い、給水された少量の水道水等で、日除けである蒸散シートを一様に湿らせ、気化熱により蒸散シート及び周囲の空気を冷却します。
特殊形態の日除けであり、建築物等の温度上昇も抑制します。
朝から散水すると日中でも、数度しか建築物等が温度上昇しません。
打ち水スクリーンの裏側にいると、汗が引いてきます。
連続的に少量の水を数メートルの範囲に一様に給水できる、連続滴下散水技術の完成により、本商品を商品化しました。

【 関連特許 】
  • 特許 第5827768号(水蒸散シート及び水蒸散ユニット)
  • 特許 第5161377号(散水装置)
  • 特開 2021-032491(水蒸散型冷却装置)

商品展開

3つ設置タイプ用意しました。
お客様の設置場所に合わせてご提案いたします。

  • つっぱり式

    つっぱり式 つっぱり式 つっぱり式
  • たてかけ式

    たてかけ式 たてかけ式
  • すだれ式

    すだれ式 すだれ式

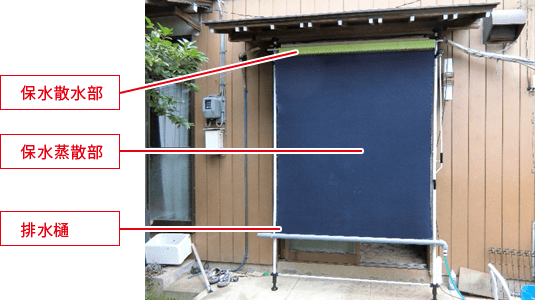

つっぱり式(立てかけタイプ)

巻き上げが可能

  • つっぱり式(立てかけタイプ)
  • つっぱり式(立てかけタイプ)

つっぱり式(立てかけタイプ)

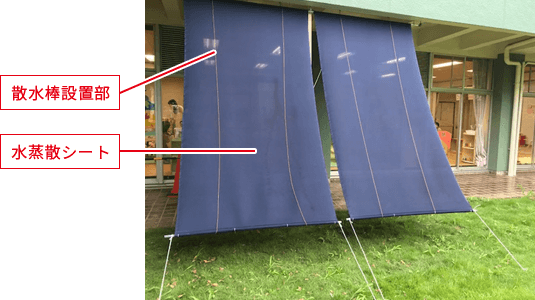

すだれ式

すだれ式

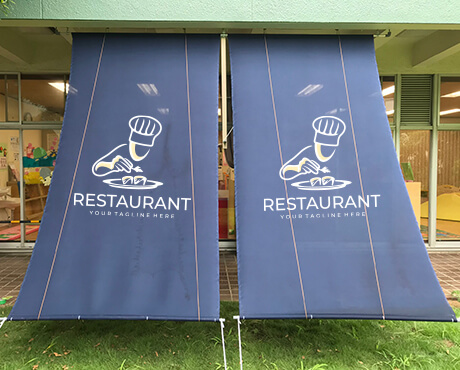

店舗ロゴをいれたスクリーン
も制作できます!

企業様に合わせてしっかりと打合せを行い製造に進みます。先ずはご相談ください。

TEL:090-3238-5817
  • 店舗のロゴをいれたスクリーンも制作できます!
  • 店舗のロゴをいれたスクリーンも制作できます!

店舗のロゴをいれたスクリーンも制作できます!s

利用用途例

  • 一般ご家庭戸建てマンション
    一般ご家庭戸建て
    マンション
  • 幼稚園保育園
    幼稚園保育園
  • 高齢者施設・介護施設
    高齢者施設・介護施設
  • 郊外イベントなどの熱中症対策休憩所
    郊外イベントなどの熱中症対策休憩所
  • 工事現場
    工事現場

他社商品の差別化

室内熱中症対策装置として:人工の緑のカーテン化

打ち水スクリーン 緑のカーテン よしず・すだれ ドライミスト
冷却効果の出現 設置日 2~3か月 設置日 設置日
外気冷却効果(最大) -3℃ -1℃ 無し -3℃
建築物等
温度上昇抑制効果
-10℃以上 -10℃以上 -10℃以上 無し
省エネ効果
エアコン使用電力量
-30%以上 -30% -18% 無し

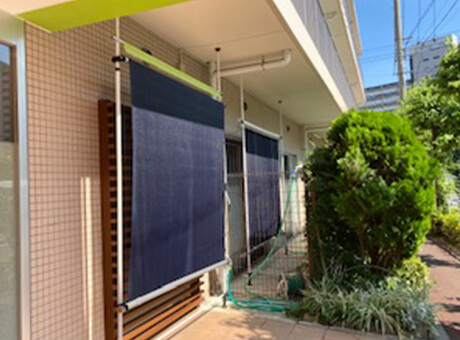

販売について

価格 標準品(幅約1800mm×長さ約1800mm)水道施設用
35,000円+消費税  設置費5,000円+消費税
特注品:見積いたします。
設置場所 ・一般ご家庭戸建て/マンション
・幼稚園保育園など園庭の熱中症対策休憩所
・高齢者施設・介護施設でのエアコン抑制
・郊外イベントなどの熱中症対策休憩所
・工事現場での熱中症対策休憩所・喫煙所
販売方法 工務店、各種施設運用会社、関連販売代理店開拓中
電話番号 090-3238-5817
